Topología de red

Topologías.

-Malla : es una interconexión de todos los nodos , con la ventaja de que , si una ruta falla , se puede seleccionar otra alternativa. Este tipo de red es más costoso de construir , ya que hace falta más cable.

Ventajas: Una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.

La privacidad o la seguridad.

Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado.

Inconvenientes: Se utiliza mayor cantidad de cable.

La instalación y configuración es mas difícil, por que cada dispositivo debe estar conectado a otro.

La masa de cables puede ser mayor que el espacio disponible para acomodarlos.

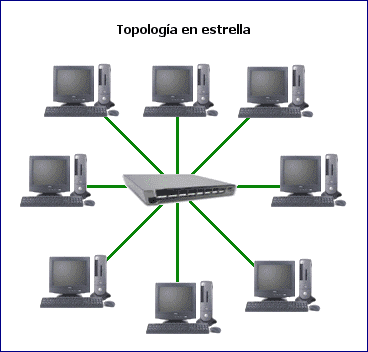

-Estrella : los equipos se conectarán a un nodo central con funciones de distribución , conmutación y control. Si el nodo central falla , quedará inutilizada toda la red ; si es un nodo de los extremos , sólo éste quedará aislado. El nodo central no funciona como estación , sino que más bien suele tratarse de dispositivos específicos.

Ventajas: A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se rompe, las otras computadoras conectadas a la red siguen funcionando.

Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es conectarla al HUB o SWITCH.

Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas.

Inconvenientes: No es tan económica a comparación de la topología Bus o Anillo porque es necesario más cable para realizar el conexionado.

Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión a la red.

El número de computadoras conectadas a la red depende de las limitaciones del HUB o SWITCH.

-Árbol : es una forma de conectar nodos como una estructura jerarquizada. Esta topología es la menos utilizada , y se prefiere la topología irregular , ya que el fallo de un nodo o un enlace deja a conjuntos de nodos incomunicados entre sí.

Ventajas: Primero es considerada a nivel estructural como la mejor entre las redes ramificadas.

Es apoyada por diversos medios de la red como vendedores o proveedores.

Hace posible la conexión entre punto a punto por su cableado que da de host a host.

Inconvenientes: Al ser dependiente ed cableado del tronco o columna principal, si llega a tener una falla o un daño físico en él se sufrirá una interrupción general.

Los nodos individuales pueden quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo.

Se requiere de concentradores cada uno de los grupos o ramificaciones del árbol no sufran de un bajón en la conectividad al resto de la red.

-Anillo : todos los nodos están conectados a una única vía con sus dos extremos unidos. Si falla algún enlace , la red deja de funcionar completamente.

Ventajas: Fácil de instalar y reconfigurar.

Para añadir o quitar dispositivos , solamente hay que mover dos conexiones.

Arquitectura muy compacta, y muy pocas veces o casi nunca tiene conflictos con los otros usuarios.

Inconvenientes: Restricciones en cuanto a la longitud del anillo y también en cuanto a la cantidad de dispositivos conectados a la red.

Todas las señales van en una sola dirección y para llegar a una computadora debe pasar por todas las del medio.

Cuando una computadora falla, altera a toda la red.



-Intersección de anillo : varios anillos conectados por nodos comunes . Si fallan los nodos comunes de los anillos , toda la red dejará de funcionar.

Ventajas: Fácil de instalar y reconfigurar.

Para añadir o quitar dispositivos , solamente hay que mover dos conexiones.

Arquitectura muy compacta, y muy pocas veces o casi nunca tiene conflictos con los otros usuarios.

Inconvenientes: Restricciones en cuanto a la longitud del anillo y también en cuanto a la cantidad de dispositivos conectados a la red.

Todas las señales van en una sola dirección y para llegar a una computadora debe pasar por todas las del medio.

Cuando una computadora falla, altera a toda la red.



-Irregular : cada nodo debe estar conectado , como mínimo , por un enlace , pero no existen más restricciones.

Esta topología es la más utilizada en redes que ocupan zonas geográficas amplias.

Esta topología permite la búsqueda de rutas alternativas cuando falla alguno de los enlaces.

Ventajas: En este tipo de topología no existe un patrón obvio de enlaces y nodos.

El cableado no sigue un modelo determinado de los nodos.

Salen cantidades variables de cables.

Inconvenientes : Las redes que se encuentran en las primeras etapas de

construcción.

Se encuentran mal planificadas.



-Punto a punto : El software de servidor y de cliente normalmente se ejecutan en computadoras distintas, pero también es posible que una misma computadora desempeñe las dos funciones a la vez. En pequeñas empresas y hogares, muchas computadoras funcionan como servidores y clientes en la red.

Ventajas : barata.

Facil de configurar y mantener.

Permite compartir datos y recursos.

Inconvenientes : capacidad limitada.

La administración de la red debe hacerse en cada máquina.

Insegura.

-Hibrida (mixta) : Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

Ventajas: son fiables y tienen mayor tolerancia a fallos que otras topologías.

Una topología híbrida puede diagnosticar y aislar los fallos de manera eficiente.son flexibles y están diseñadas para adaptarse a una variedad de entornos de red y necesidades.

Es capaz de aprovechar las fortalezas de las topologías de otros tipos e ignorar sus debilidades.

Inconvenientes : Si el concentrador principal se cae, se viene abajo toda la red.

Su costo de implementación es muy elevado.
